O型圈内径、外径、内压、外压有什么关系？

　　O型圈内径、外径、内压、外压有什么关系?针对这个话题旭丽小编想给大家深入讲解一下，它们之间可能真的存在一定的关系，到底什么关系，请看以下。

　　一、什么是端面密封?

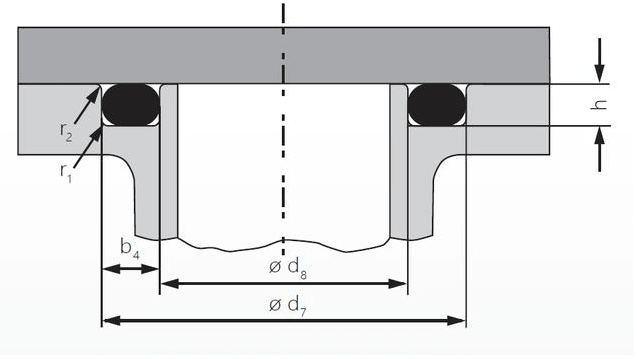

　　有些人叫它为轴向密封，或静密封。因此，文字描述不够直观，直接看下面这张安装的示意图。凡是跟这张图一样的，都是端面密封，甭管它叫什么。

　　其中：

　　d7表示外轴直径;

　　d8表示内轴直径;

　　b4表示O形圈的安装沟槽宽度;

　　h表示O形圈的安装沟槽深度;

　　r1表示沟槽底部圆角半径;

　　r2表示沟槽顶部圆角半径。

　　二、O形圈的关键尺寸

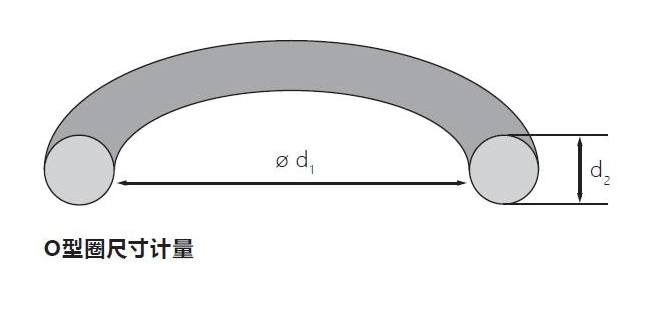

　　O形圈的关键就两个，一个是内直径d1.一个是线直径d2.

　　三、O形圈线径d2与安装沟槽相关尺寸的对应表

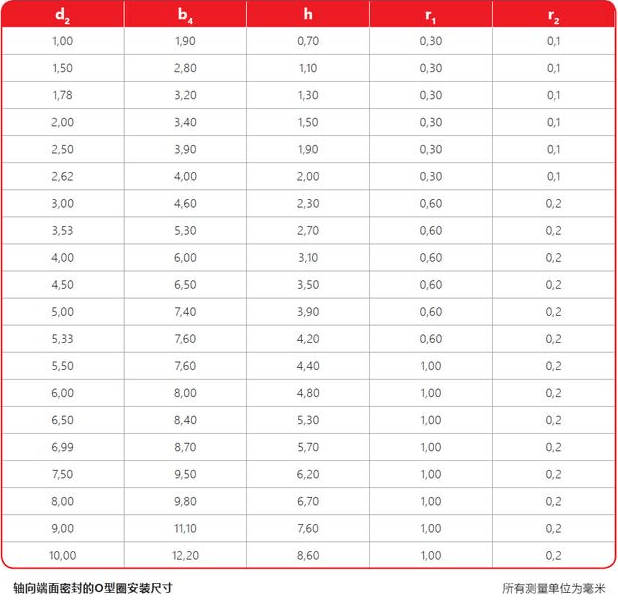

　　下表是部分与O形圈线径d2相对应的沟槽尺寸表：

　　四、什么是内部受压和外部受压?

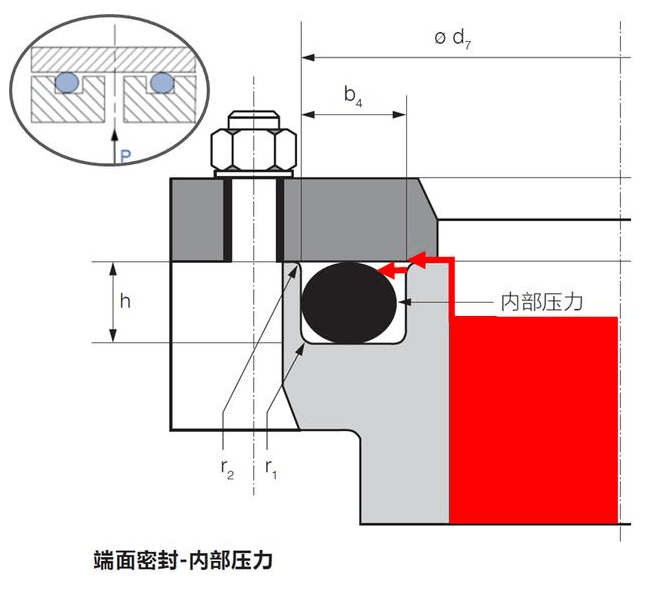

　　(1)内部受压：表示压力源自管道内部的高压介质，O形圈是要防止管道内部的红色液体，沿着下图中红色箭头所指的路径向外泄漏。

　　因此，在受内压时，O形圈外径应该与沟槽的外径d7相等，即d7=d1+2d2.

　　也就是说，O形圈的外侧应该紧靠沟槽的外侧面。

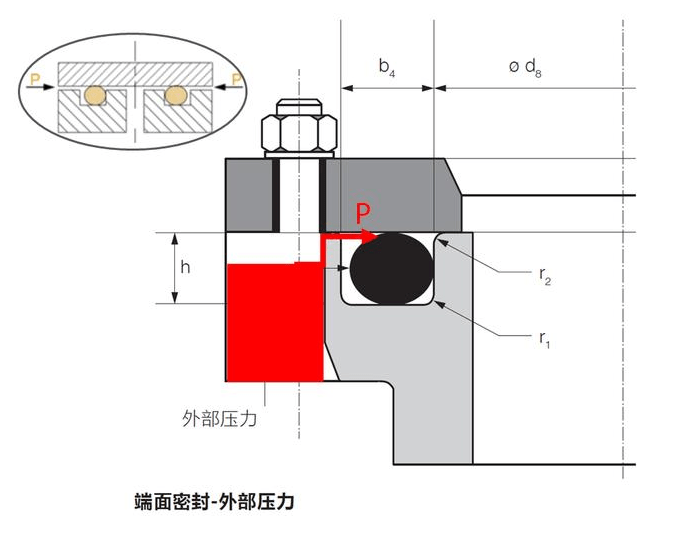

　 （2）外部受压：表示压力源自管道外部，O形圈是要防止管道外部的红色液体，沿着下图中红色箭头所指的路径向内泄漏。

　　因此，在受外压时，O形圈内径d1应该与沟槽的内径d8相等，即d1=d8.

　　也就是说，O形圈的内侧应该紧靠沟槽的内侧面。

　　五、总结

　　在承受内压时，O形圈外径应该与沟槽的外径d7近似相等，d7=d1+2d2.

　　在承受外压时，O形圈内径d1应该与沟槽的内径d8相等，即d1=d8.

　　以上就是O型圈内径、外径、内压、外压四者之间的关系，希望能帮助大家深入了解，如有其它O型圈或相关问题，可进入旭丽官网，或欢迎电话咨询!
