橡膠O型圈的尺寸對產品的運用非常重要，目前對橡膠O形圈的檢測大多數使用的卡尺測內、外徑及截面，測量誤差較大。國外極為重視橡膠O形圈成品的質量控制，普片采用微型硬度計檢測成品的硬度。

　　下面我們了解O形圈的檢測方法：

　　O形圈內徑的測量。用錐棒測量小規格O形圈內徑，直徑為50MM以下，測量的誤差≤±0.02MM。同內徑規格的橡膠O形圈可使用同一根錐棒，不許考慮橡膠O形圈的截面直徑。

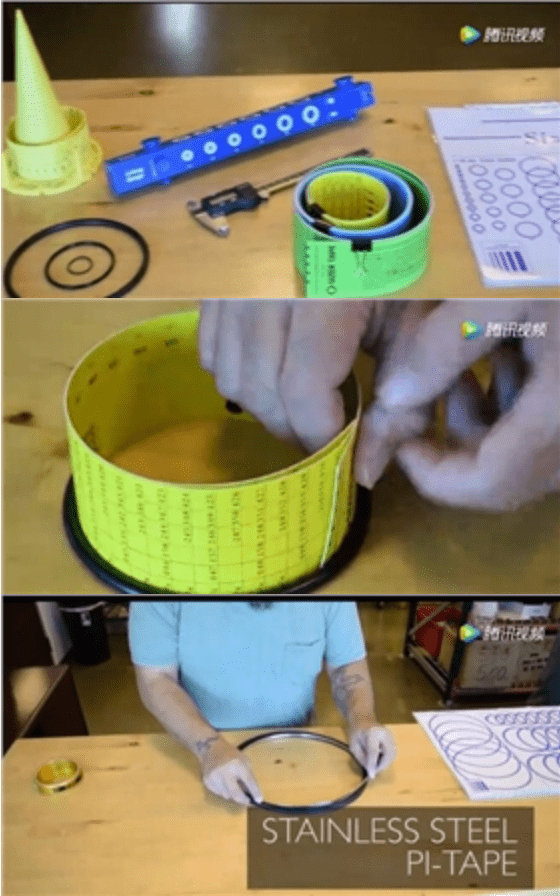

　　SM柔性尺，可適用于直徑55~380MM的橡膠O形圈內徑尺寸的測量。它由半透明的膠片制成。

　　百分表測量，測量力會引起橡膠的壓縮變形，變形程度依賴于橡膠的接觸狀態和硬度，必須對不同硬度范圍和對對測量線徑和軸向線徑取值修正。

　　O形圈表面質量檢測是按GB3452.2-87標準規定進行檢查的，外觀質量包括修邊過量、流痕、錯位、凹凸缺陷、開?？s裂等。通常用目測，發現問題可用工具顯微鏡后投影儀進行復查。

　　測量環境要求

　　溫度應保持23±5℃和相對應濕度≤90%。

　　O形圈規格尺寸的表示法主要是以O(shè)形圈的線徑、內徑、外徑來表示O形圈規格尺寸。O形圈規格尺寸的內徑是以ID表示，O形圈規格尺寸的外徑是以O(shè)D表示，o型圈規格尺寸的線徑是以CS表示。一般我們在工程圖上只標注O形圈規格的內徑、O形圈規格的線徑就可以了。如O形圈內徑是20MM，線徑是1MM，那么O形圈的外徑就等于22MM。按材料不同O形圈規格又分為氟橡膠O形圈規格，硅膠O形圈規格，NBR橡膠O形圈規格，EPDM橡膠O形圈規格。

　　目前，對O形圈的尺寸測量，很多廠家使用卡尺測內徑、外徑及線徑，測量的誤差很大。因為O形圈是有彈性的，測量力使O形圈產生一定的形變，這種測量方法誤差較大。國外很重視O形橡膠制品的質量控制，普遍采用微型硬度計檢測產品硬度;對O形圈成品的拉伸、耐介質老化、變形和松弛性能進行直接測定，綜合控制O形圈材料的穩定性和O形圈生產工藝;并用帶“屏幕對話”或者電子計算機控制的尺寸和斷面自動測量儀進行尺寸測量。
