O型圈密封的高压管接头如何保证密封可靠的

　　O形圈端密封管接头和SAE法兰密封都是靠O形圈来密封的，这些接头一般都会用于压力很高的应用场合，机械设备中一般要求可靠性也非常高，这些应用场合一般都是静压密封，那么如何才能保证O形圈密封的可靠性呢，下面旭丽小编告诉你!

　　O形圈用于静压密封的密封原理

　　O形密封圈装入密封槽后，其截面承受接触压力而产生弹性变形，对接触面产生一定的初始接触压力P0.即使没有介质压力或者压力很小，O形密封圈靠自身弹性压力也能实现密封，当容腔内充入有压力的介质后，在介质压力的作用下，O形密封圈发生位移，移向低压侧，同时其弹性变形进一步加大，填充和封闭间隙。在介质压力作用下经O形圈传递给作用面的接触压力Pp，作用于密封副接触面的压力上升为Pm。

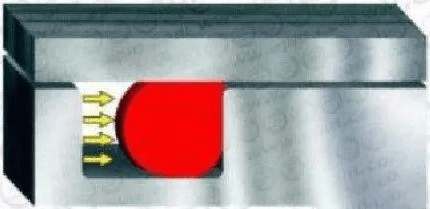

　　初始安装时初始压力

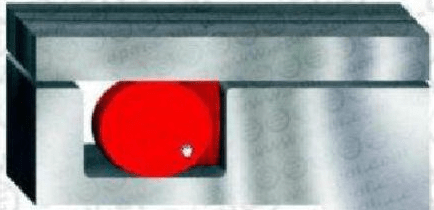

　　介质压力经O形密封圈传递

　　接触压力的

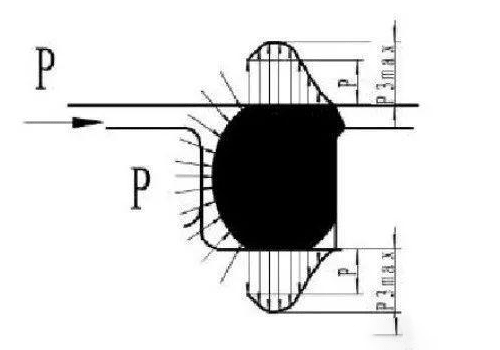

　　接触压力的组成

　　THIS WONDERFUL LIFE

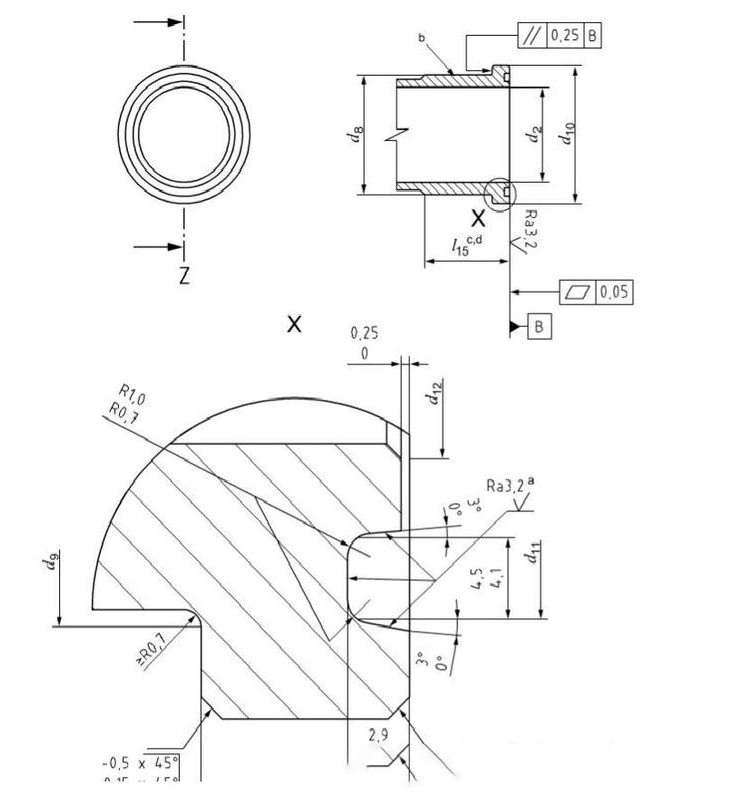

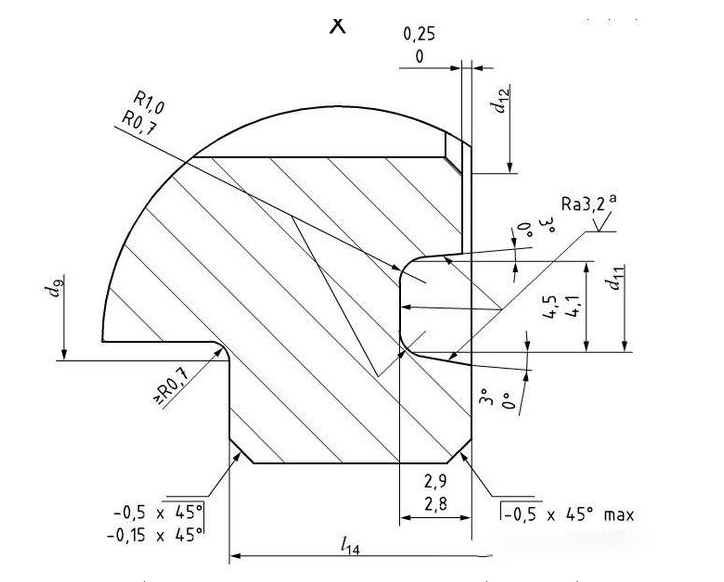

　　以端面O形圈密封管接头为例，说说影响管接头密封的因素

　　首先，密封圈应有一定的安装压缩量，O形密封圈和沟槽的尺寸设计时要考虑适当的压缩率，标准的O形密封圈尺寸和对应的沟槽尺寸标准上已经有相应的规定了，按标准选用就行了。

　　密封圈沟槽表面粗糙度不宜过大，一般Ra1.6到Ra3.2.压力越大应该使粗糙度越低，

　　用于高压密封式，为了避免密封圈被从缝隙挤出而产生失效，尽量使缝隙越小越好，因此要保证密封圈低压侧的接触面处平面度和粗糙度，平面度要控制在0.05mm以内，粗糙度Ra1.6以内。

　　同时由于O形密封圈是靠液体压力传递给O形密封圈传递压力给蜜蜂接触面的，因此在密封的高压侧应该有一定的间隙，间隙一般在0到0.25mm之间。

　　THIS WONDERFUL LIFE

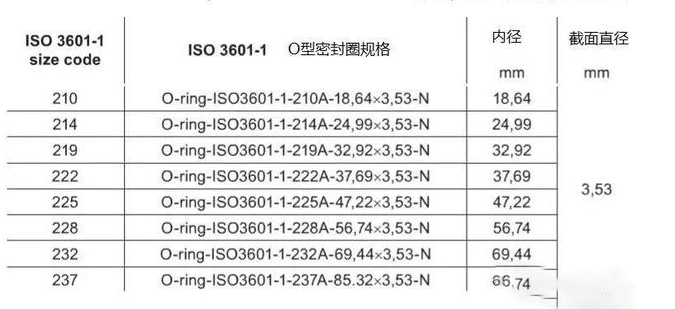

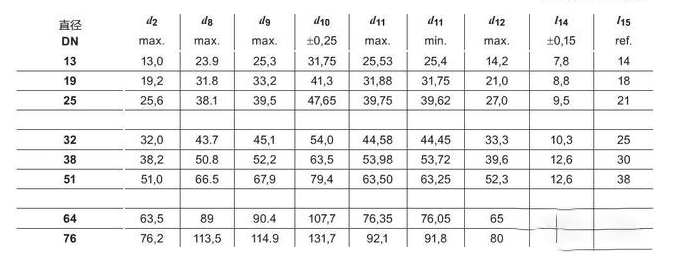

　　SAE法兰O型圈及沟槽尺寸表

　　以上是介绍了O型圈密封的高压管接头如何证密封可靠的的内容，希望能帮助到大家，如有其他O型圈或相关问题，可进入旭丽橡塑官网，或欢迎各位电话咨询!
