O型圈规格尺寸

优质内容来源：O型圈厂家作者：旭丽橡塑发布时间：2021-05-07 15:38:22 阅读次数：收藏数：10 分享：43

导读：O型圈规格尺寸 O型圈材料物性表物性要求物性等G 材料名称丁氰橡胶氢化丁氰橡胶三元乙丙橡胶硅矽橡胶氯丁橡胶氟素橡胶四丙氟橡胶氟硅橡胶全氟橡胶聚四氟乙烯聚氨酯天然橡胶丙烯酸酯抗臭氧性 △ ◎ ◎ ◎ ◎○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ 耐候性 ○ ◎ ◎ ◎ ○ ◎ ◎ ◎ ◎ ◎ ○ ◎ 抗热性 120℃ 150℃ 150℃ 220℃ 120℃ 200℃ 175℃ 175℃ 320℃ 280℃ 90℃ 90℃ 150℃ 耐化学药品...

O型圈规格尺寸

O型圈材料物性表

物性要求

物性等G

材料名称

丁氰橡胶

氢化丁氰橡胶

三元乙丙橡胶

硅矽橡胶

氯丁橡胶

氟素橡胶

四丙氟橡胶

氟硅橡胶

全氟橡胶

聚四氟乙烯

聚氨酯

天然橡胶

丙烯酸酯

抗臭氧性

△

◎

◎○

◎

耐候性

○

◎

○

◎

○

◎

抗热性

120℃

150℃

220℃

120℃

200℃

175℃

320℃

280℃

90℃

150℃

耐化学药品性

○△

○

◎

◎○

○△

◎

耐油性

◎

○△

◎

◎○

◎

密水性

○

◎

○

◎

△

◎

耐寒性

-40℃

-50℃

-70℃

-40℃

-20℃

-30℃

-60℃

-20℃

-100℃

-40℃

-60℃

-25℃

耐磨损性

○

◎○

○

◎○

◎

◎○

△

抗变形性

◎○

○

◎○

◎

△

○

◎

◎○

△

耐酸性

△

○

◎○

△

○△

◎

○△

△×

耐碱性

○

◎

△

◎○

◎

△

◎

△

张力强度

◎○

◎

◎○

○

◎○

△×

◎

△

耐水蒸气性

○△

◎○

○△

△

○△

◎

○△

◎

○

△

抗燃性

△×

○

◎

○

△×

◎

△

△×

储存稳定性（Y=年）

5-10Y

ABT20Y

5-10Y

ABT20Y

3-5Y

ABT20Y

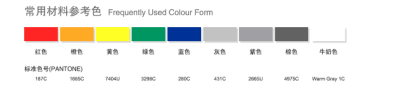

　　O型圈常用材料参考颜色

　　O型圈公差标准表

ID	公差(±) Tolerance	线径C/S	公差(±) Tolerance
0-1.79	0.10	0-1.79	0.07
1.80-6.29	0.13	1.80-2.64	0.08
6.30-10.59	0.14	2.65-3.54	0.09
10.60-18.99	0.17	3.55-5.29	0.10
19.00-31.49	0.22	5.30-6.99	0.13
31.50-41.19	0.30	7.00-8.00	0.15
41.20-51.49	0.36	8.01-10.00	0.20
51.50-64.99	0.44	10.01-15.00	0.25
65.00-82.49	0.53	15.01-25.00	0.35
82.50-121.99	0.65	25.01-100.00	0.45
122.00-184.99	0.90	-	-
185.00-257.99	1.20	-	-
258.00-324.99	1.60	-	-
325.00-411.99	2.10	-	-
412.00-514.99	2.60	-	-
515.00-649.99	3.20	-	-
650.00-670.00	4.00	-	-
670.01-999.00	5.00	-	-
999.01-1200.00	6.00	-	-

　　O型圈开槽尺寸建议参数：

密封圈线径C/S	槽深T	槽宽B	密封圈线径C/S	槽深T	槽宽B
1.00	0.80	1.3	5.00	4.00	6.5
1.50	1.10	1.9	5.33	4.30	6.9
1.60	1.20	2.1	5.50	4.50	7.1
1.78	1.30	2.3	5.70	4.65	7.4
1.90	1.40	2.4	6.00	4.95	7.8
2.00	1.50	2.6	6.50	5.40	8.4
2.40	1.80	3.1	6.99	5.85	9.1
2.50	1.90	3.2	7.00	5.85	9.1
2.62	2.00	3.4	7.50	6.30	9.7
2.70	2.10	3.5	8.00	6.75	10.4
3.00	2.30	3.9	8.40	7.15	10.9
3.50	2.70	4.5	8.50	7.25	11.0
3.53	2.70	4.5	9.00	7.70	11.7
3.60	2.80	4.7	9.50	8.20	12.3
4.00	3.15	5.2	10.00	8.65	13.0
4.50	3.60	5.8	-	-	-

　　O型圈以液体作介质时

线径	槽深	槽宽	轴杆导角	线径	槽深	槽宽	轴杆导角
1.00	0.90	1.3	1.0	5.00	4.45	6.0	2.5
1.50	1.30	1.9	1.0	5.33	4.70	6.4	2.7
1.60	1.40	2.0	1.1	5.50	4.95	6.6	2.8
1.78	1.50	2.3	1.1	5.70	5.10	6.9	3.0
1.90	1.60	2.4	1.2	6.00	5.40	7.2	3.1
2.00	1.70	2.4	1.2	6.50	5.80	7.8	3.3
2.40	2.10	2.9	1.4	6.99	6.30	8.4	3.6
2.50	2.20	3.0	1.4	7.00	6.30	8.4	3.6
2.62	2.30	3.1	1.5	7.50	6.70	9.0	3.8
2.70	2.40	3.2	1.5	8.00	7.20	9.6	4.0
3.00	2.60	3.6	1.6	7.40	7.60	10.1	4.2
3.50	3.10	4.2	1.8	8.50	7.70	10.2	4.2
3.53	3.10	4.2	1.8	9.00	8.20	10.8	4.3
3.60	3.20	4.3	1.8	9.50	8.60	11.4	4.4
4.00	3.50	4.8	2.0	10.00	9.10	12.0	4.5
4.50	4.00	5.4	2.3	-	-	-	-

　　O型圈以气体作介质时

线径C/S	槽深T	槽宽B	轴杆导角Z	线径C/S	槽深T	槽宽B	轴杆导角Z
1.00	0.95	1.3	1.0	5.00	4.65	6.0		2.5
1.50	1.35	1.9	1.0	5.33	4.95	6.4		2.7
1.60	1.45	2.0	1.1	5.50	5.15	6.6		2.8
1.78	1.55	2.3	1.1	5.70	5.35	6.9		3.0
1.90	1.75	2.4	1.2	6.00	5.65	7.2		3.1
2.00	1.80	2.4	1.2	6.50	6.10	7.8		3.3
2.40	2.15	2.9	1.4	6.99	6.60	8.4		3.6
2.50	2.25	3.0	1.4	7.00	6.60	8.4		3.6
2.62	2.35	3.1	1.5	7.50	7.10	9.0		3.8
2.70	2.45	3.2	1.5	8.00	7.60	9.6		4.0
3.00	2.75	3.6	1.6	8.40	7.90	10.1		4.2
3.50	3.25	4.2	1.8	8.50	8.00	10.2		4.2
3.53	3.25	4.2	1.8	9.00	8.50	10.8		4.3
3.60	3.35	4.3	1.8	9.50	9.00	11.4		4.4
4.00	3.70	4.8	2.0	10.00	9.50	12.0		4.5
4.50	4.20	5.4	2.3	-	-	-		-

　　O型圈工作压力/变形量之关系

硬度（SHORE A）	硬度（IRHD）	使用范围
40+/-5	-	低压情况下须高度密封条件下使用
50+/-5	-
60+/-5	63+/-5
70+/-5	73+/-5	一般情况下之密封
80+/-5	83+/-5	高压情况下之密封
90+/-5	92+/-5	高压情况下之密封

　　O型圈硬度/工作压力之关系

线径(MM)	间隙公差(MM)	压力(KG/CM²)	硬度 SHOREA	35 KG/CM²	70 KG/CM²	105 KG/CM²	140 KG/CM²	175 KG/CM²	210 KG/CM²	350 CK/CM²
1.78			70	0.15	0.10	0.05	-	-	-	-
			80	0.20	0.15	0.10	0.05	0.03	-	-
			90	0.25	0.20	0.13	0.10	0.08	0.05	0.03
2.62			70	0.18	0.13	0.08	-	-	-	-
			80	0.25	0.18	0.13	0.08	0.04	-	-
			90	0.30	0.25	0.18	0.13	0.10	0.08	0.04
3.53			70	0.20	0.15	0.10	-	-	-	-
			80	0.30	0.20	0.15	0.10	0.05	-	-
			90	0.40	0.30	0.20	0.15	0.13	0.10	0.05
5.34			70	0.25	0.18	0.13	-	-	-	-
			80	0.35	0.25	0.18	0.13	0.06
			90	0.45	0.35	0.25	0.18	0.15	0.13	0.06
7.00			70	0.30	0.20	0.15	-	-	-	-
			80	0.40	0.30	0.20	0.15	0.07	-	-
			90	0.50	0.40	0.30	0.20	0.18	0.15	0.07

　　O型圈装配挡圈选用条件

　　挤出G限与间隙

　　O型圈在沟槽中受介质压力作用下，会发生变形，“流”向间隙位置，达到密封效果。也就是说，随着压力的增加，0型圈发生更大的变形，其应力也增加，获得更紧的密封。在O型圈承受高压的情况下，会被挤入到间隙中，造成密封失效。建议使用高硬度抗挤出材料的挡圈，如聚四氟乙烯或硬的橡胶材料。在静密封的应用中，可以通过修改沟槽设计来达到不使用挡圈即可承受更高的压力。设计时我们应该注意使间隙尽可能小。挤出G限的大小取决于O型圈的硬度、工作压力及沟槽间隙的大小。O型圈沟槽的径向间隙必须保持在一定的径向间隙范围内。若公差太大，会导致O型圈从间隙挤出。允许的被密封元件之间的径向间隙取决于系统压力、O型圈截面直径和O型圈的硬度。

　　对压力大于5Mpa且O型圈内径大于50mm;以及压力大于10Mpa且内径小于50mm;我们推荐使用挡圈。

　　聚氨酯材料O型圈由于具备优异的抗挤出能力和较好的尺寸稳定性，可以采用较大的间隙。

　　O型圈装配变形程度限制

　　●拉伸与压缩是O型圈在沟槽中安装的两种形态。在径向密封结构配置中，O型圈装在内沟槽中(作为“外圆密封”)，O型圈必须受到拉伸，且其内径拉伸后大于沟槽的外径。在安装后的状态，O型圈的Z大伸长量应该为3%(内径>50mm)或5%。

　　●由于初始变形的程度不同，以及密封材料的硬度不同，O型圈的压缩压力的大小也有所不同。

　　●当O型圈装在外沟槽中(作为“内圆密封”)，O型圈沿圆周周长方向被压缩。在安装后的状态，其Z大周长压缩量为1%。若超过以上拉伸或压缩量，会导致O型圈截面尺寸的过度增加或减小，这会影响O型圈的工作寿命。O型圈在轴向发生变形，在压力作用下，O型圈会产生径向蠕动，所以要注意压力的方向。

　　●若压力来自外侧，则O型圈的内径应该与沟槽的内径接触，Z大允许拉伸3%。

　　●若压力来自内侧，则O型圈的外径应该与沟槽的外径接触(其周长压缩小于1%)。

　　真空密封是一种特殊情况下的O型圈密封，被密封的系统压力低于1标准大气压(patm=101.325Kpa)。

　　真空密封通常与液压静密封不同，其应用及安装沟槽尺寸要求如下：

　　--O型圈截面压缩变形约30%

　　--O型圈应选用兼容气体，低渗透性和低压缩变形的材料，在此，我们推荐选用氟橡胶或全氟橡胶。

　　--安装沟槽空间几乎100%被O型圈变形后体积所充满，这样，可增加接触面积和延长气体透过弹性体扩散的时间

　　--安装沟槽各表面光洁度应考虑比液压静密封要高

　　--应使用真空油脂

O型圈以液体作介质时O型圈常用材料参考颜色
