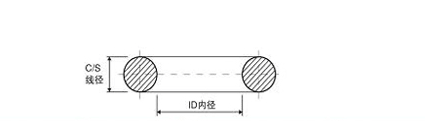

O型圈尺寸标示及公差标准表

优质内容来源：O型圈厂家作者：O型圈选型助手发布时间：2020-07-29 11:30:02 阅读次数：收藏数：11 分享：43

导读：内径（ID）公差（） 1.50 0.10 1.51 14.0 0.12 14.01 25.00 0.22 25.01 30.00 0.25 30.01 38.00 0.30 38.01 42.00 0.33 42.01 48.00 0.38 48.01 57.00 0.43 57.01 64.00 0.45 64.01 73.00 0.50 73.01 89.00 0.60 89.01 102.00 0.68 102.01 105.00 0.71 105.01 125.00 0.76 125.01 153.00 0.88 153.01 125.00 0.76 125.01 153.00 0.88 153.01 178.00 1.10 178.01 203.00 1.27 267.01 330.00 1.52 330.01 381.00 1.65 381.01 384.00 1.77 394.01 418.00 1.90 418.01 431.00 2.03 431.00 470.00 2.15 470.01 533.00 2.28 533.01 558...

内径（ID）	公差（±）
— 1.50	0.10
1.51 — 14.0	0.12
14.01 — 25.00	0.22
25.01 — 30.00	0.25
30.01 — 38.00	0.30
38.01 — 42.00	0.33
42.01 — 48.00	0.38
48.01 — 57.00	0.43
57.01 — 64.00	0.45
64.01 — 73.00	0.50
73.01 — 89.00	0.60
89.01 — 102.00	0.68
102.01 — 105.00	0.71
105.01 — 125.00	0.76
125.01 — 153.00	0.88
153.01 — 125.00	0.76
125.01 — 153.00	0.88
153.01 — 178.00	1.10
178.01 — 203.00	1.27
267.01 — 330.00	1.52
330.01 — 381.00	1.65
381.01 — 384.00	1.77
394.01 — 418.00	1.90
418.01 — 431.00	2.03
431.00 — 470.00	2.15
470.01 — 533.00	2.28
533.01 — 558.00	254
558.01 — 583.00	2.66
583.01 — 610.00	2.79
601.01 — 634.00	2.92
6.34.01 — 660.00	3.92
660.01 — 999.01	4.92
— 2.00	0.07
2.01 — 3.00	0.08
3.01 — 4.00	0.10
4.01 — 5.00	0.12
5.01 — 7.00	0.15
7.01 — 10.00	0.20
10.1 — 15.00	0.25
15.01 — 25.00	0.35
25.01 — 100.00	0.45
